Magnet permanent Magnet cu motor fără perii

Câteva introduceri ale motorului fără perii cu magnet permanent

Ce este un motor fără perii cu magnet permanent?

Motorul fără perii este un produs mecatronică tipic, care este compus din corpul motorului și driverul. Deoarece motorul de curent continuu fără perii funcționează într-un mod de auto-control, nu va adăuga o înfășurare de pornire pe rotor, cum ar fi motorul sincron pornit sub sarcină mare sub reglarea vitezei de frecvență variabilă și nici nu va produce oscilații și decalaj atunci când sarcina se schimba brusc. Magneții permanenți ai motoarelor de curent continuu fără perii de dimensiuni mici și mijlocii-folosesc în cea mai mare parte materiale de bor (Nd-Fe-B) din neodim cu pământuri rare cu un nivel ridicat de energie magnetică. Prin urmare, volumul motorului fără perii cu magnet de pământ rare este mai mic cu un număr de cadru decât cel al motorului asincron trifazat cu aceeași capacitate.

Cerințe ale motorului fără perii pentru magnet

Magneții permanenți sunt utilizați în rotorul motorului fără perii, care sunt în principal blocuri de magneti de neodim și plăci de magneti de neodim. Thestatorul este o bobină de excitație, dar structura magnetului permanent din interior este, de asemenea, diferită, care este adesea împărțită în tip de montare pe suprafață și tip încorporat.

Diferența este:

Inductoarele cu axă în cuadratura directă cu montare la suprafață Ld și Lq sunt aceleași, cu spațiu mare de aer, capacitate mică de slăbire magnetică și capacitate de extindere a vitezei limitate.

Embedded AC-DC axis inductance: Lq >Ld, spațiu mic de aer și capacitate bună de slăbire magnetică.

Cerințe de performanță magnetică ale motorului fără perii

Motorul fără perii folosește în principal magnet de neodim de înaltă{0}}performanță, deoarece puterea motorului este strâns legată de performanța magnetului. Se poate înțelege că volumul și gradul magnetului de neodim determină puterea maximă a motorului.

Cerințe pentru forma de magnet a motorului fără perii

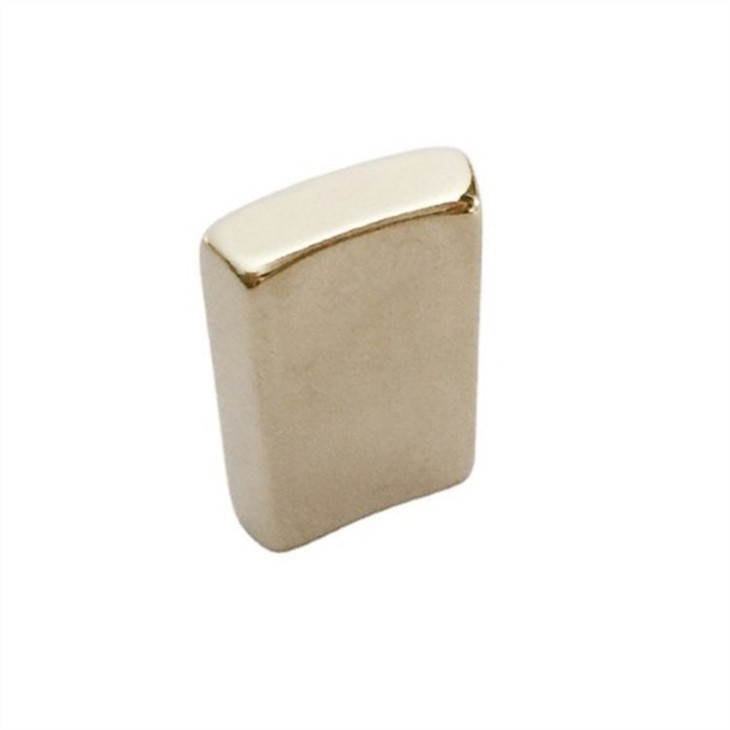

Forma magnetului motor fără perii include în principal magnet pătrat, magnet Tile (Arc), magnet inel și magnet Pâine.

Avantajele magnetului pătrat: procesare simplă și preț relativ ieftin

Avantajele magnetului Tile/Arc: arcul poate asigura că spațiul de aer dintre magnet și tabla de oțel siliciu este consistent și este superior magnetului pătrat ca putere și eficiență.

Avantajele magnetului în formă de pâine: conform profesioniștilor, ei cred că acest tip de magnet are un efect mai bun decât magnetul cu arc.

Avantajele magnetului inel: instalare convenabilă, performanță superioară, inel de utilizare generală de vârf-.

Cerințe pentru numărul de poli magnetici ai motorului fără perii

Cu cât stâlpul este mai mic, cu atât viteza este mai mare. După cum se arată în figura de mai sus.
